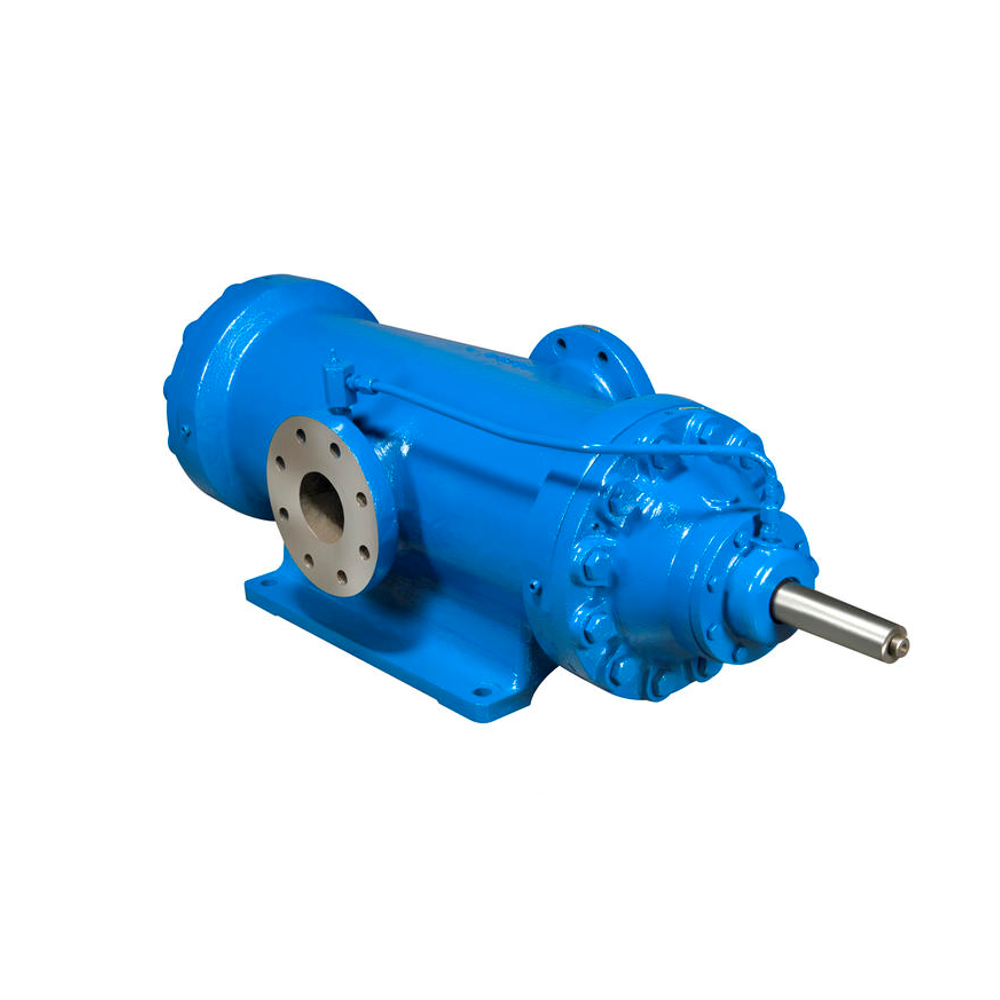

Насосы серии IMO T324N — трёхвинтовые объёмные насосы с двухвсасывающей конструкцией, предназначенные для перекачивания сырой нефти, мазута и других нефтепродуктов в системах среднего давления. Оборудование производится в Монро, Северная Каролина, США, и представляет собой компактное решение средней производительности, обеспечивающее стабильную подачу и высокую надежность при промышленной эксплуатации.
Двухвсасывающая схема обеспечивает эффективную работу при высоких расходах, снижает гидравлические нагрузки на элементы насоса и повышает срок службы оборудования. Насосы широко применяются в процессах переработки и транспортировки нефти, на нефтебазах, терминалах и промышленных объектах.
Конструктивные особенности
Корпус насосов выполнен из чугуна и рассчитан на сухую горизонтальную установку. Конструкция является самовсасывающей и может комплектоваться механическим уплотнением вала или магнитной муфтой, что позволяет подобрать оптимальное решение в зависимости от требований герметичности и условий эксплуатации.
Компактные размеры и двухвсасывающая конструкция обеспечивают высокую производительность при умеренных габаритах оборудования. Насосы рассчитаны на работу в широком диапазоне вязкости жидкостей и температур.
Технические характеристики
Максимальный расход: до 757 GPM (2865 л/мин, 171,9 м³/ч)
Максимальный перепад давления: до 700 PSI (до 48 бар)
Номинальные параметры: 500 PSI (34,5 бар)
Класс давления ANSI: 125
Диапазон вязкости: 32 – 3500 SSU (до 20 000 SSU максимально)
Диапазон температур: от −18 °C до +121 °C
Максимальная скорость вращения: до 2300 об/мин (стандартно до 1800 об/мин)
При скоростях выше 1800 об/мин требуется дополнительное согласование с производителем.
Производительность и типоразмеры
Серия включает типоразмеры 400P и 400 с различными вариантами производительности при скоростях вращения 870–1750 об/мин. Номинальные параметры приведены для условий вязкости 200 SSU (43 cSt) и давления 500 PSI.
Рабочие среды
Сырая нефть
Мазут
Топливные масла
Смазочные масла
Технологические жидкости со смазывающими свойствами
Преимущества
Компактная конструкция при высокой производительности
Двухвсасывающая схема для эффективной работы
Плавная безпульсационная подача
Самовсасывающая конструкция
Возможность исполнения с магнитной муфтой
Высокая надежность и длительный ресурс
Широкий диапазон рабочих параметров
Области применения
Нефтепереработка
Транспортировка сырой нефти
Резервуарные парки и нефтебазы
Погрузочно-разгрузочные терминалы
Энергетика
Промышленные технологические системы
Поставку трёхвинтовых насосов серии IMO T324N, подбор аналогов и техническое сопровождение проектов осуществляет Компания «Технотрик».
| Область применения | Для горючих жидкостей |
|---|
